實驗室氣體管道系統

2021-11-29 11:02:04 瀏覽次數：

一、供氣方式：采用中壓供氣，二級減壓的供氣方式，氣瓶氣體壓力為12.5Mpa,經一級減壓后為1Mpa(管路壓力1Mpa)，送至用氣點，經二級減壓后為0.3-0.5Mpa（根據儀器需要)送至儀器，供氣壓力比較穩定。

二、氣體管路材質的選擇
氣體管路材質應滿足以下要求：
（1）對所有氣體無滲透性（2）吸附效應最少（3）對所輸送的氣體呈化學惰性（4）能快速使輸送的氣體達到平衡

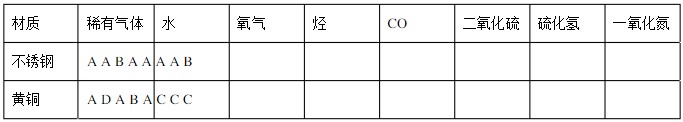

管路材質對氣體成分的實用性

注:化學物質腐蝕影響等級 A—沒有影響 B—輕微影響 C—中度影響 D—嚴重影響

316不銹鋼是繼304不銹鋼之后，第二個得到最廣泛應用的鋼種，具有較好的耐腐蝕性，耐高溫，強度優秀等特點，所以我們一直用316無縫不銹鋼管。

三、集中供氣系統的設計

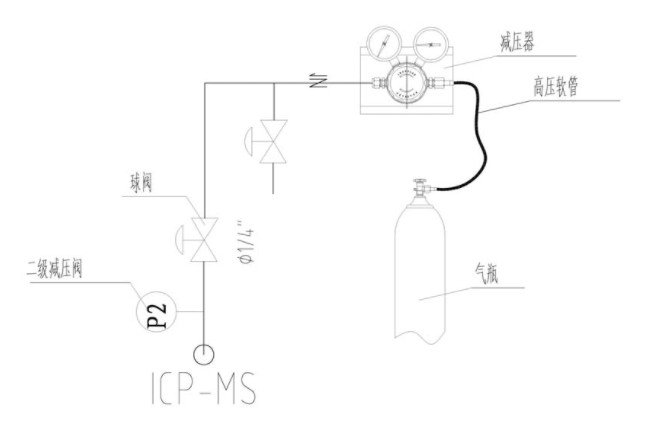

（1）通過氣瓶和輸送管道將載氣輸送給儀器，在氣瓶出口裝有單向閥，可避免更換氣瓶時有空氣和水分混入，另外在一端安裝泄壓開關球閥，將多余的空氣和水分排放后再接入儀器管道，保證儀器用的純度。
（2）集中供氣系統采用二級減壓保證壓力的穩定，采用二級減壓的方式，一是，經過第一級減壓后，干路壓力比氣瓶壓力大大降低，起到了緩沖管道壓力的作用，提高了用氣的安全，降低了應用的風險，二是保證了儀器使用的穩定性。
（3）由于實驗室有些儀器需要使用易燃?xì)怏w，如甲烷，乙炔，氫氣，做這易燃?xì)怏w的管道時，應注意管路盡量短，減少中間接頭的連接，同時，氣瓶一定裝入防爆氣瓶柜內，氣瓶輸出端接回火器，可阻止火焰回流氣瓶引起的爆炸，防爆氣瓶柜頂端應有連接到室外的通風排氣口，且有泄漏報警裝置，一旦泄漏能及時將氣體排到室外。

四、安裝注意事項：
（1）管徑為1/8的管路很細且特軟，安裝后不直，很不美觀，建議管徑為1/8的全部換成1/4，在二級減壓器末端加一變徑就可以了。
（2）氮?dú)猓瑲鍤?，壓縮空氣，氦氣，甲烷，氧氣的已經減壓器壓力表量程為0-25Mpa，二級減壓器為0-1.6Mpa。乙炔一級減壓器量程為0-4Mpa，二級減壓器為0-0.25Mpa.
（3）氮?dú)?，氬氣，壓縮空氣，氦氣，氧氣鋼瓶接頭共用

氫氣鋼瓶接頭分兩種，一是正轉鋼瓶接頭，另一是反轉。大氣瓶用的是反轉，小氣瓶用的是正轉。
乙炔氣體的鋼瓶接頭比較特殊，如圖

（4）氣體管路每隔1.5m設一管子固定件彎曲處及閥門兩端都應設固定件。
（5）氣體管路應沿墻明設，以便安裝維護。
